发条弹簧参数选取有技巧!

新闻来源:发条弹簧      浏览次数:1342次

1.选正系数K

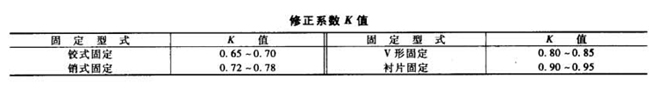

发条弹簧的表面粗糙度和润滑情况一定时,输出力矩与理论力矩的差值主要决定于发条弹簧的外端固定型式,其修正系数K见表


 发条弹簧



2.发条弹簧的宽带b

由于设计带盒发条时,需要确定的几何尺寸数目常常超过已知关系式数目,因此,在设计时,往往需要选定一些尺寸和参数。通常在满足力矩要求的条件下,按照机构的轴向尺寸尽可能的选择较大的发条弹簧宽度B,而减少发条弹簧厚度h.。这样,一方面可缩小径向尺寸,另一方面,发条弹簧的力矩变化也比较小。

3.发条弹簧强度系数m

M值选小一些,可以使发条轴直径减小,在发条外端尺寸一定的条件下,可以有更多的空间容纳发条,以增加发条所能储存的能量。但是m值过小,则会因发条内圈卷绕曲率半径而使相应变增大,并且在内端有较大的应力集中而造成发条损坏。M值过大,使得发条轴直径增大,从而引发发条得变形全输减少而使输出力矩减少。一般推荐m=15-16.

4.输出力矩T

发条弹簧应具有足够得输出力矩T。输出力矩小,将不能带动机构工作。
发条弹簧在全部上紧时,输出力矩达到最大。在工作过程中国,发条弹簧逐渐放松,输出力矩也逐渐减少。力矩的变化将使机构工作中轴的转数产生变化。因此,输出力矩T,的变化应尽可能小。一般推荐:

发条弹簧


发条弹簧
